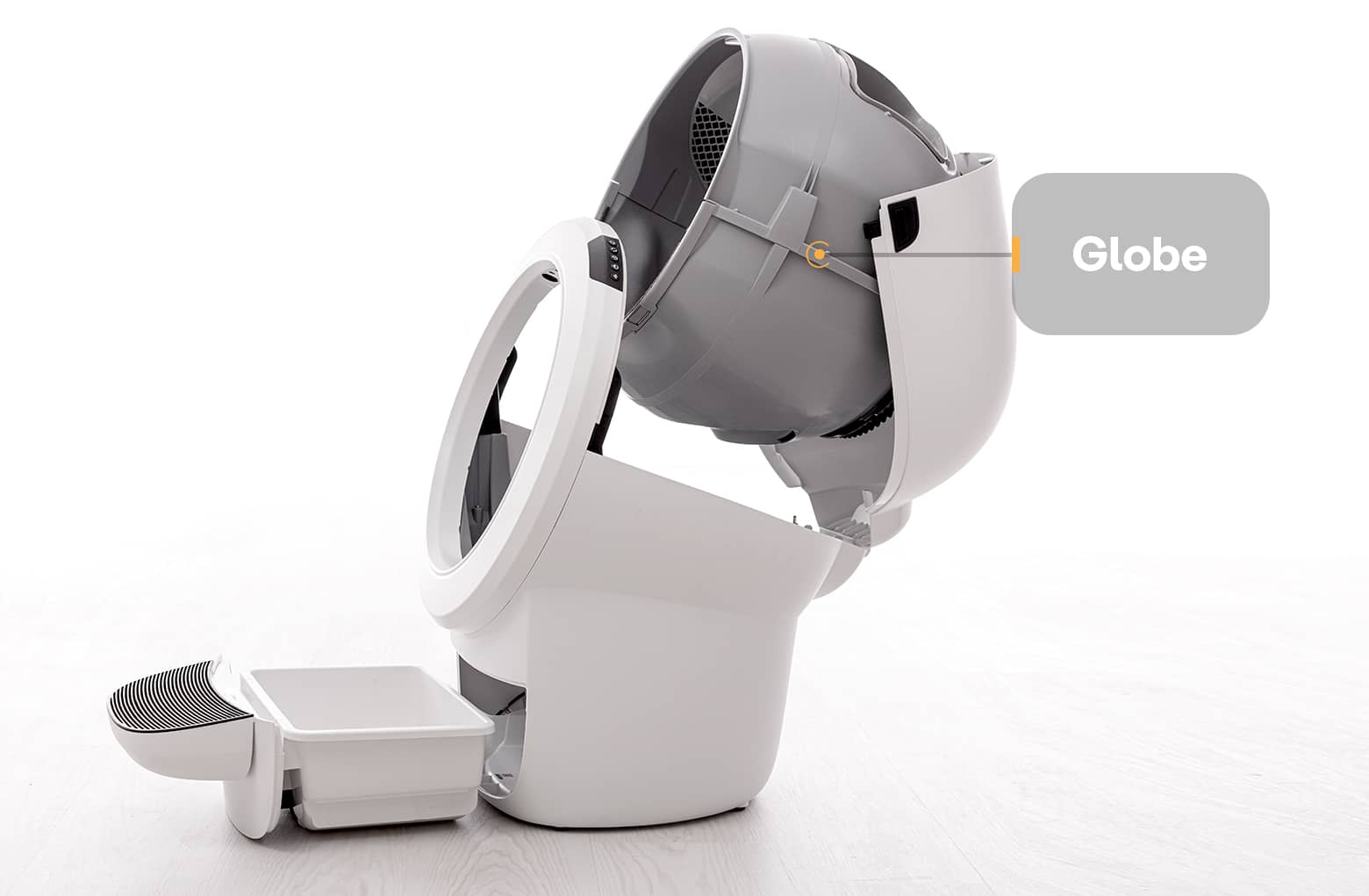

Litter-Robot 4 グローブライナーの交換

ボンネットを開きます。両側のラッチを押さえたまま持ち上げ、開いた位置まで回転させます。

グローブ入口のベゼルからフェンスを取り外します（取り付けている場合）。

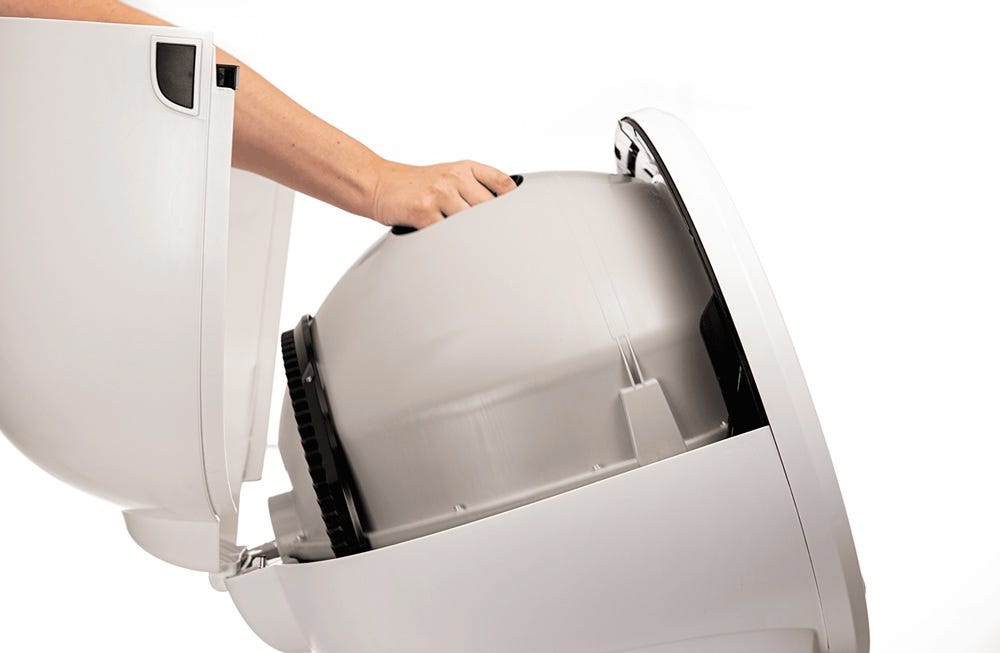

グローブを取り外します。グローブ上部の黒いハンドルをつかみ、ベースから真上に持ち上げて床に置きます。

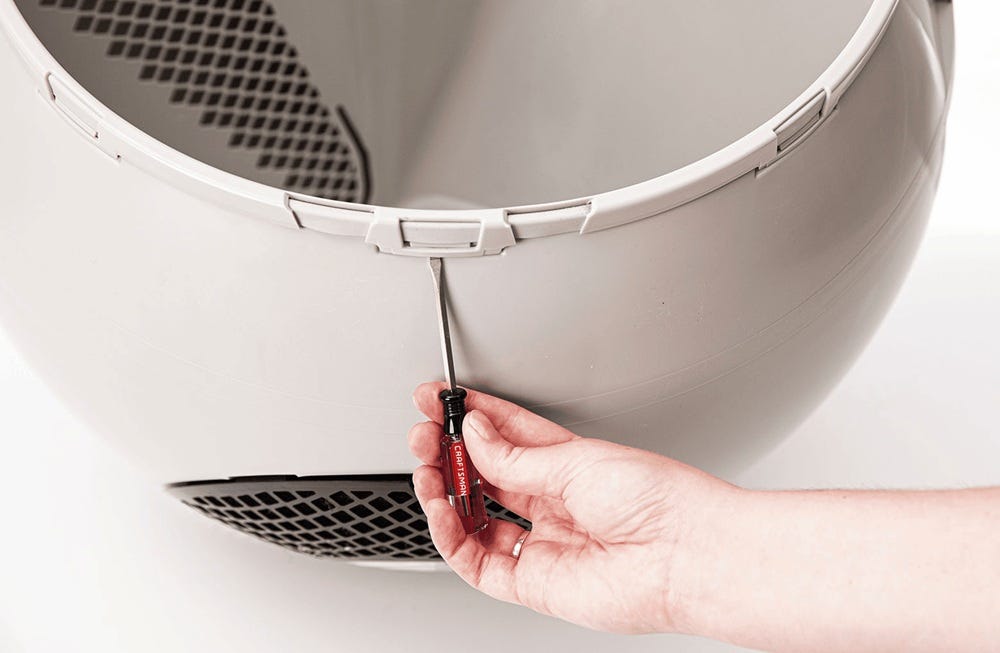

グローブ前面の下の縁にあるライナークリップを、マイナスドライバーなどで慎重に取り外します。このとき、クリップ両側の2つのツメがグローブの内側に入り込んでライナーを押さえている様子を、よく見ておいてください。取り付けのときに同じ形に戻します。

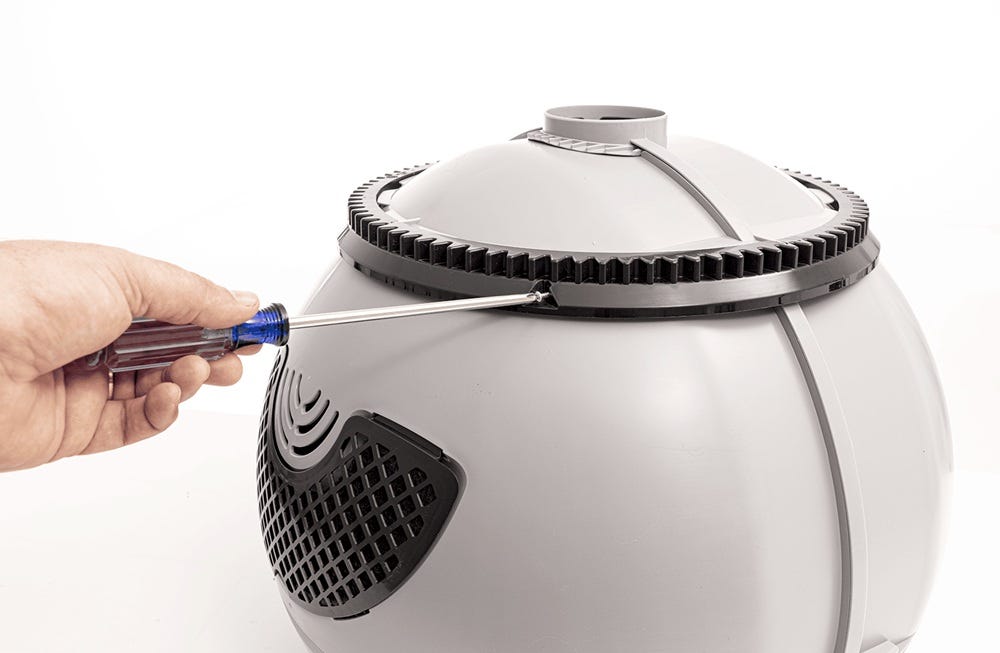

グローブ背面の黒いギアトラックを留めている4本のネジを外します。ネジは保管しておいてください。

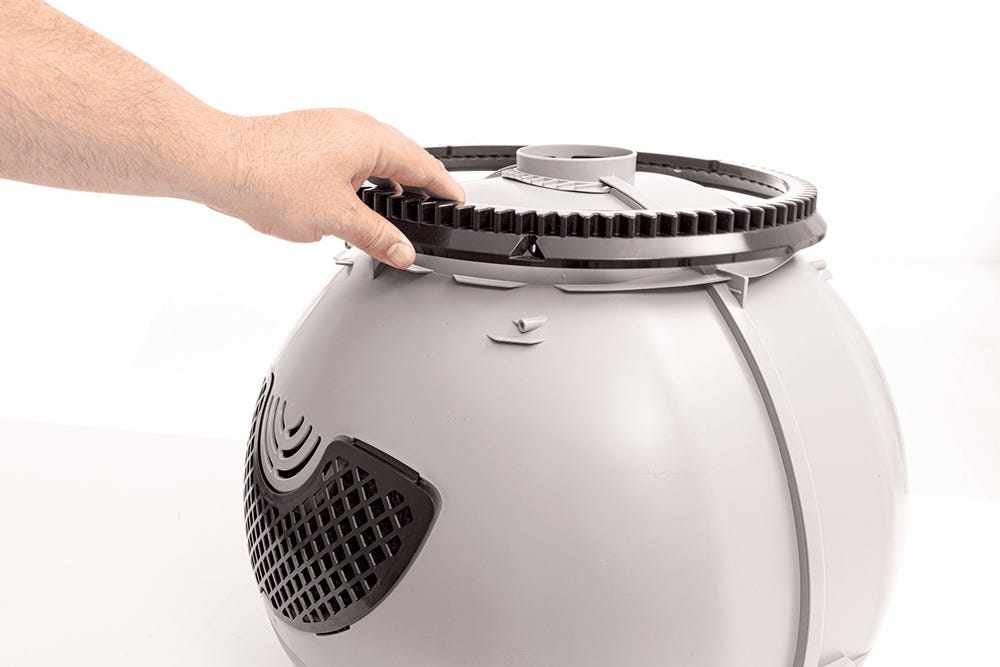

黒いギアトラックを取り外します。こちらも組み直すときに使いますので、保管しておいてください。

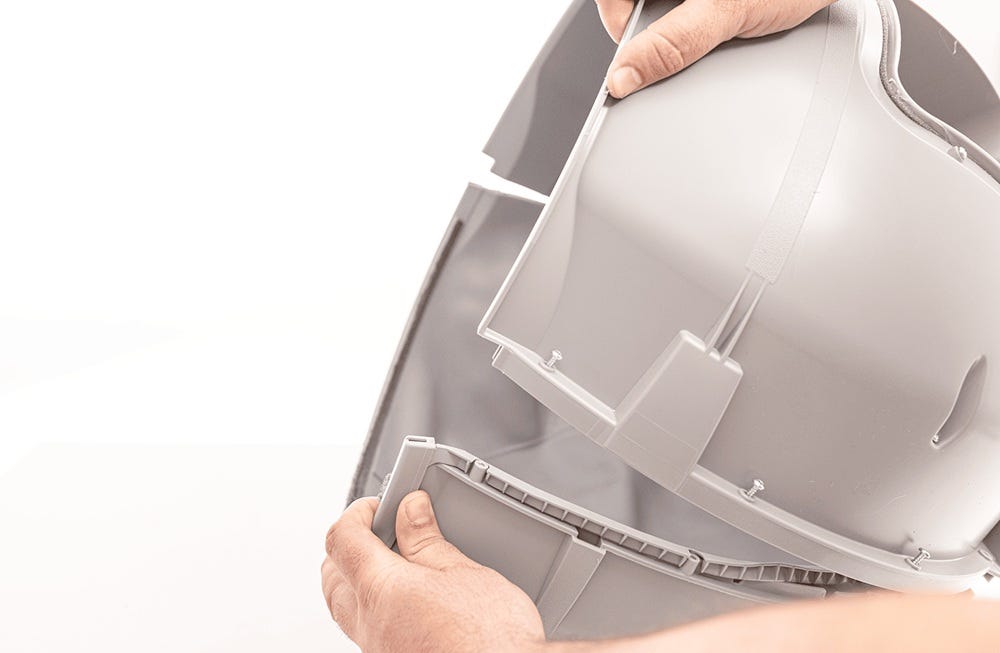

グローブの上半分と下半分を留めている10本のネジを外します。上半分を持ち上げると、下半分から分離します。外した上半分は脇に置いてください。

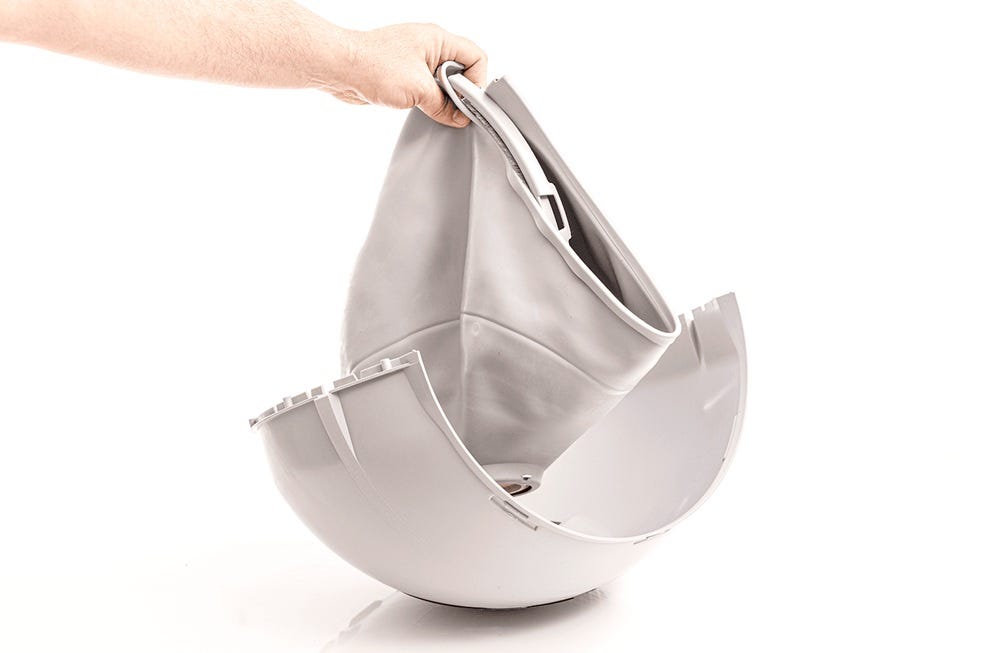

グローブからライナーを取り外します。

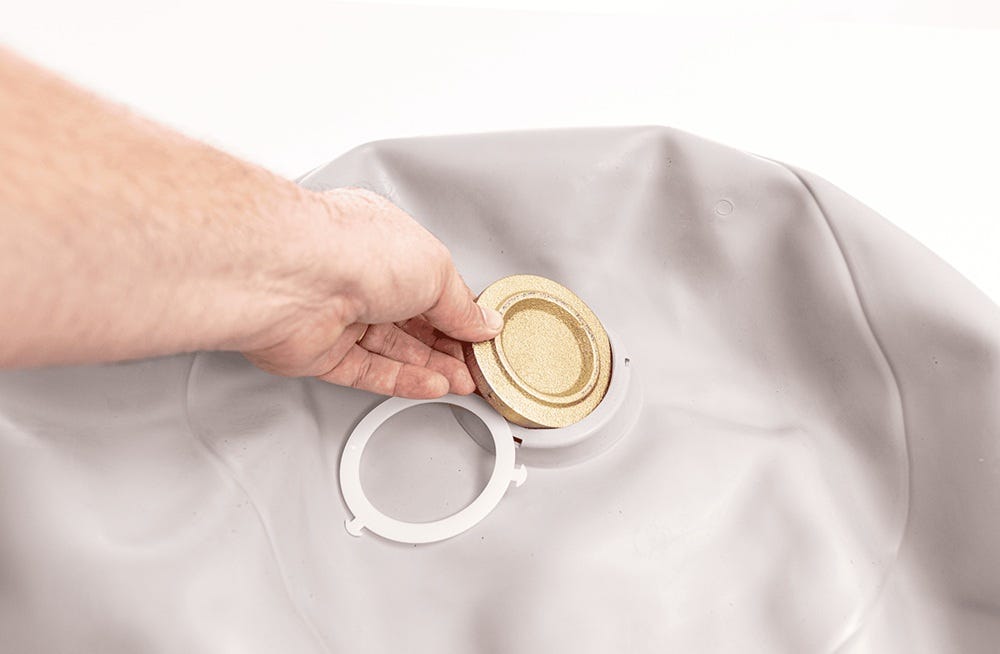

ライナーを裏返し、ライナーウェイトを取り外します。ウェイトリテーナーが付いている場合は、先にリテーナーを外してください。どちらも新しいライナーで使いますので、捨てずに取っておきます。

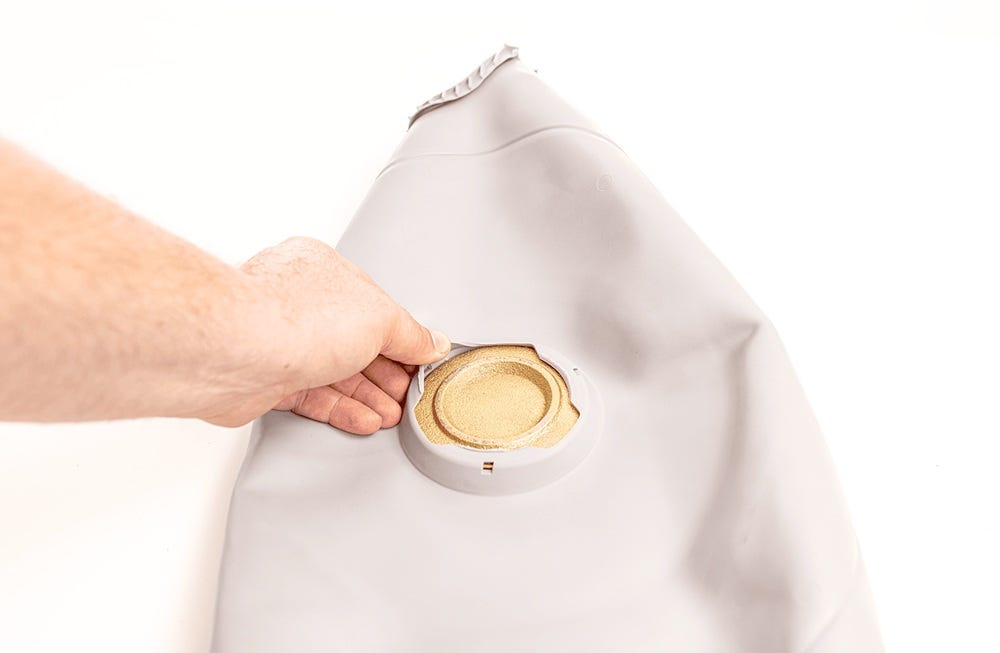

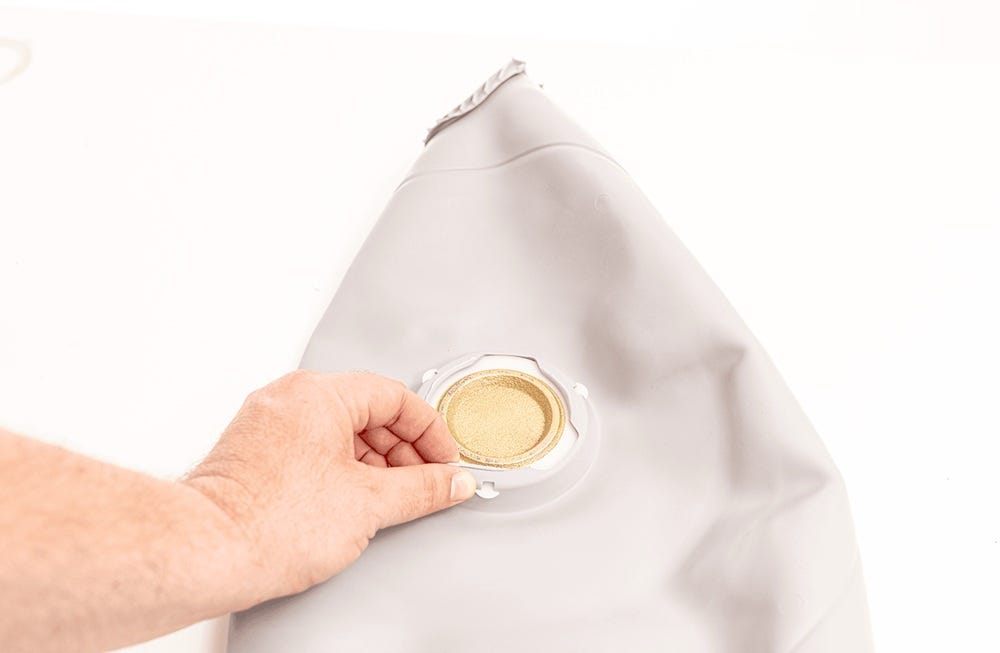

新しいライナーを裏返して裏面を出します。写真の位置に丸いライナーウェイトをはめ込み、外側のふちをウェイトの縁にかぶせて折り返します。

ウェイトリテーナーがある場合は、ライナーウェイトの上に載せ、リテーナーの3つのツメをライナー側の対応する溝に差し込んで取り付けます。

※ライナー側に3つの溝がある場合は新しい設計です。ウェイトを保持するために、リテーナーが必要になります。

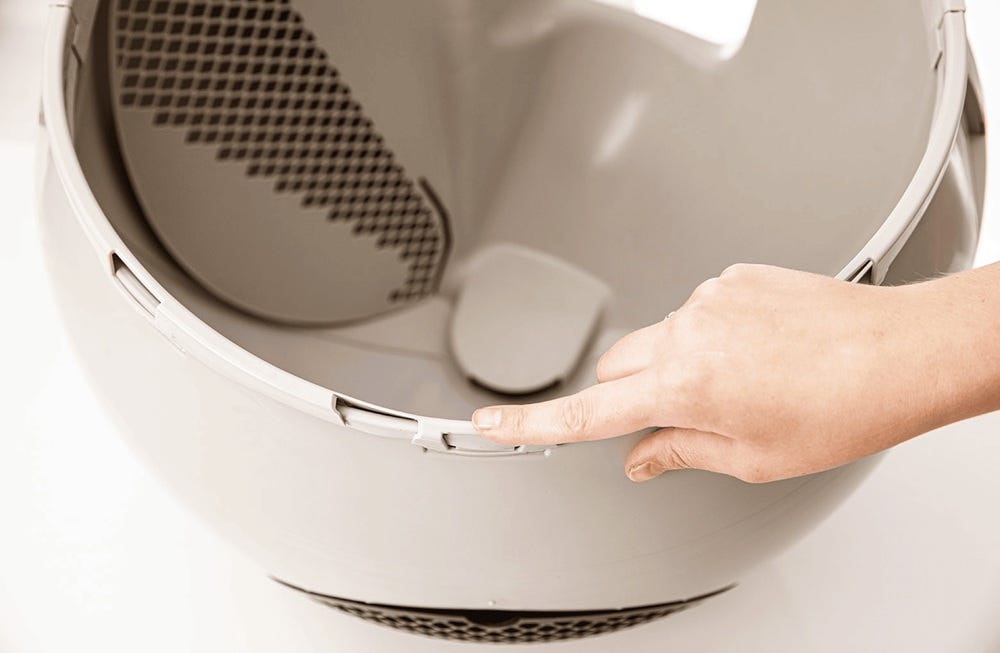

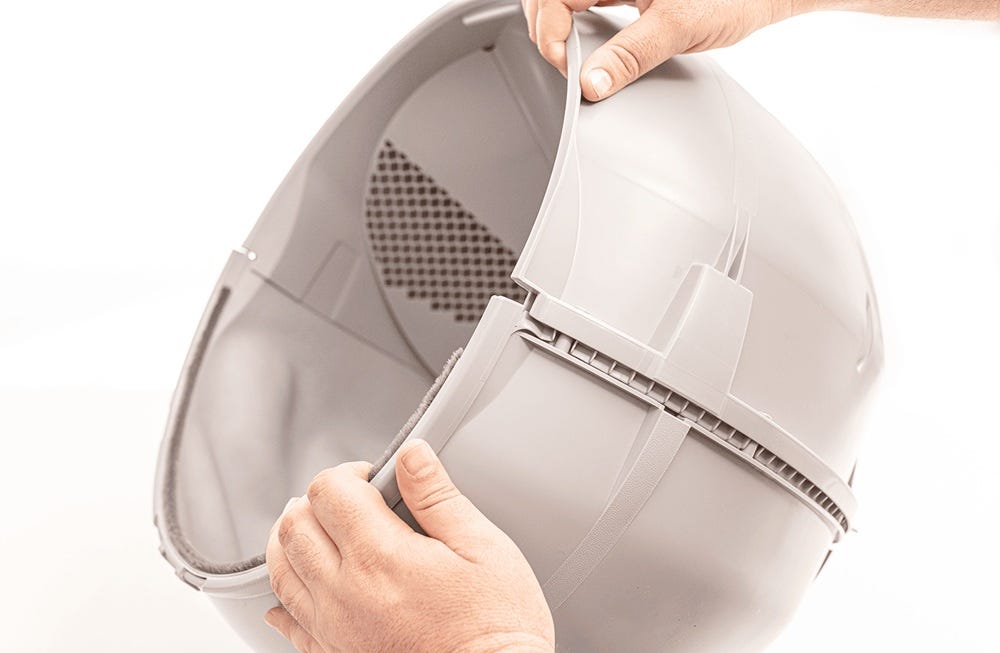

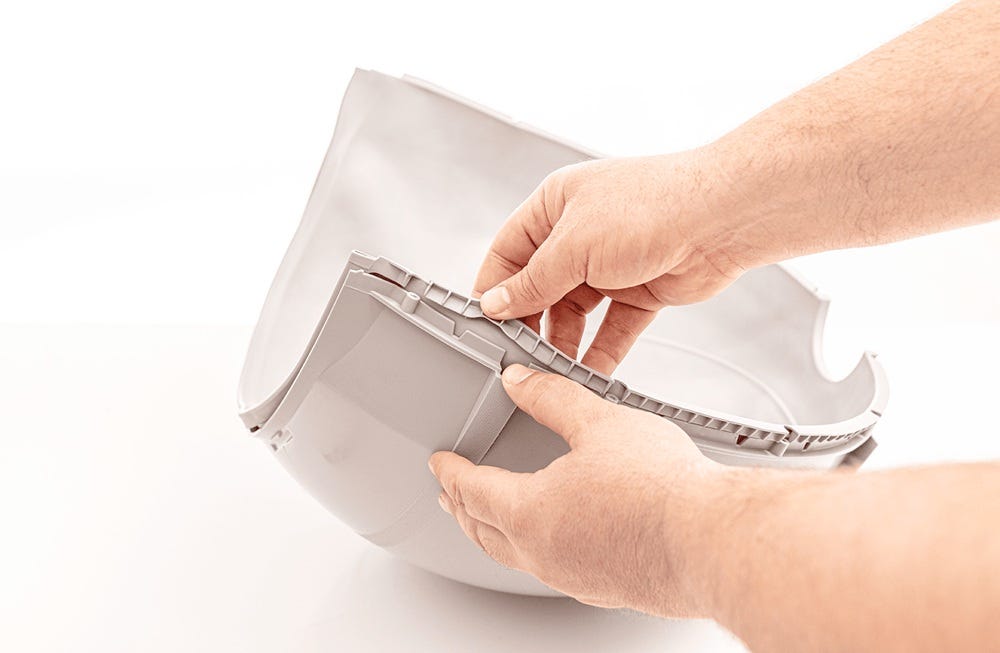

ライナーをグローブの下半分に入れます。一方の端から始めて、ライナーをグローブの外側の縁にかぶせながら、外周をぐるりと進めます。中間点まで来たら、中央の2つのツメを、ライナーの外側からグローブの内側へ折り込みます。

グローブの上半分を下半分に位置を合わせて重ねます。重なり合ったライナーのふちがパッキンの役割をして、2つの半分がしっかり合わさります。

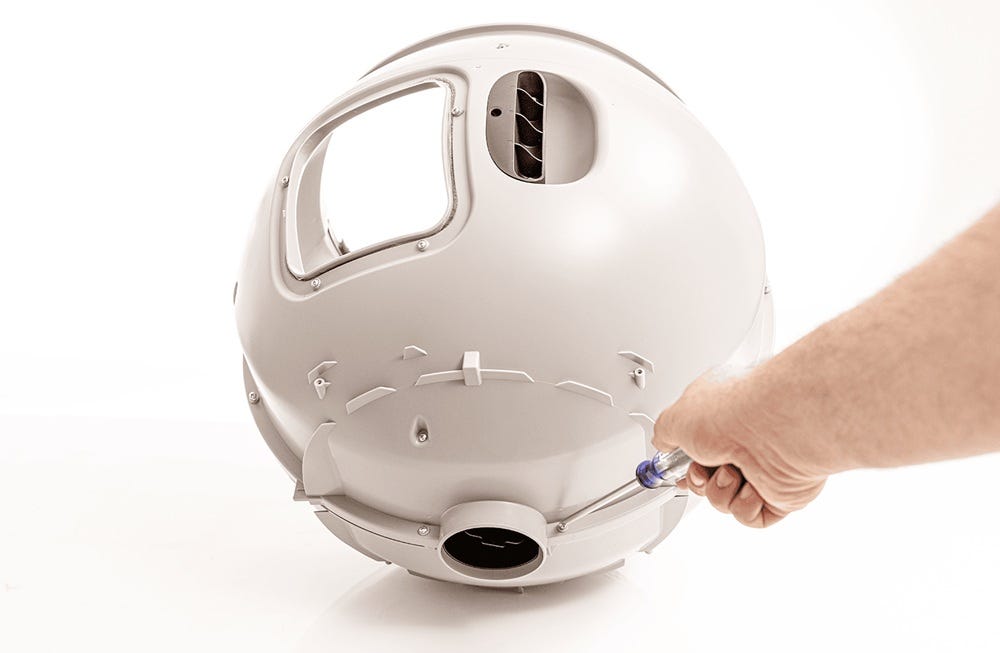

10本のプラスネジを取り付け、グローブの上下を固定します。

前面のライナークリップを、位置を合わせて取り付けます。中央の2つのツメを曲げないようご注意ください。カチッとはまります。

4本のプラスネジで、グローブの背面にギアトラックを取り付けます。

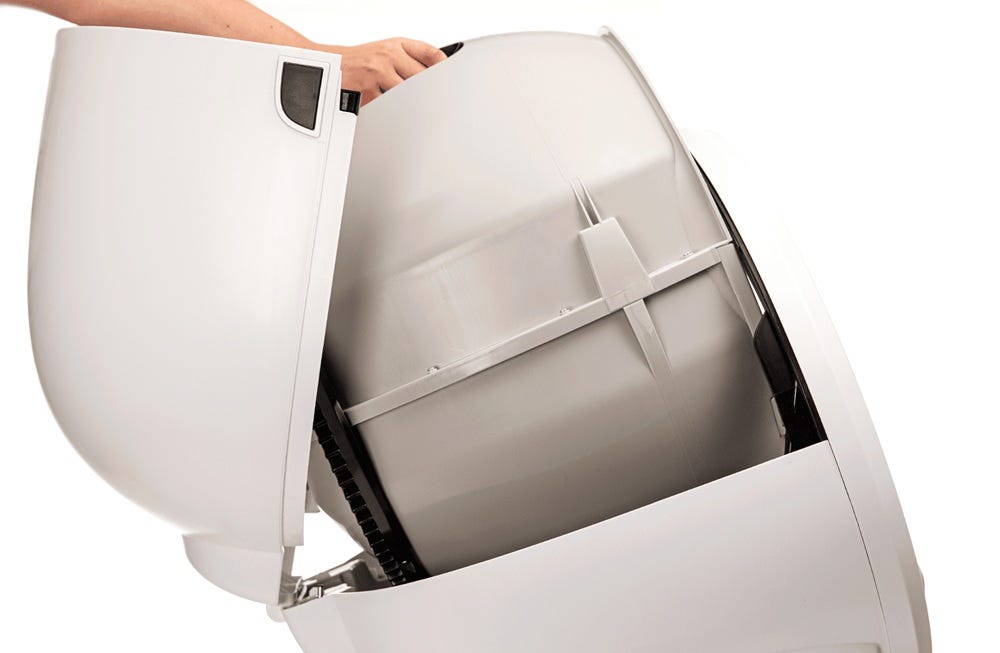

グローブを戻します。黒いハンドルを持ってベースに載せます。このとき、グローブのハンドルと排泄物投入口が上を向くようにすると、ホーム位置に近い状態になります。

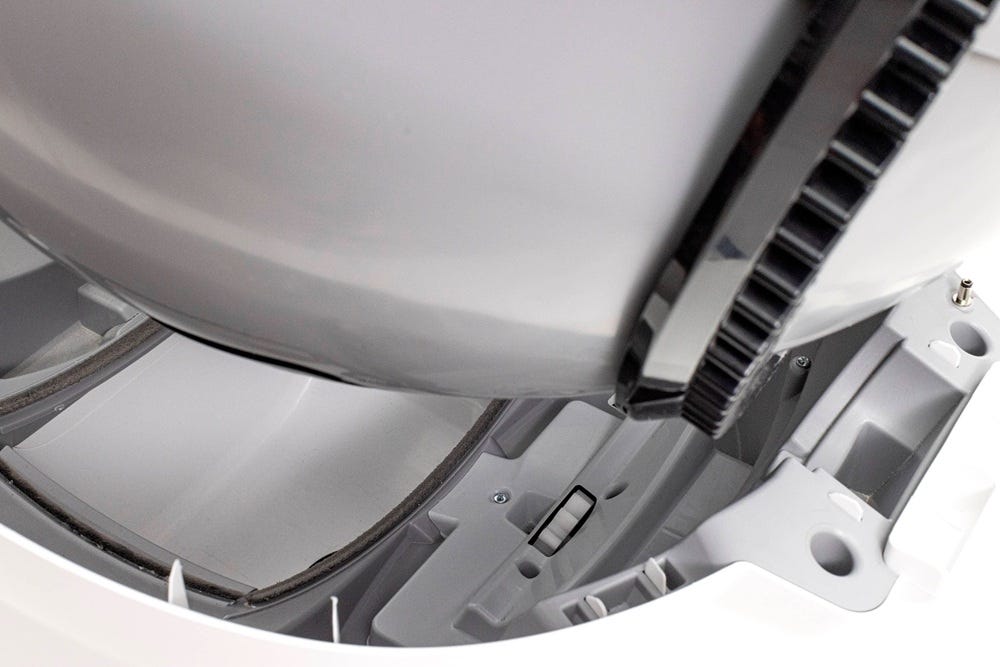

グローブの背面が、後ろのベアリング受けにきちんと収まっていることを確認します。グローブ背面の大きな黒いギアが、ベース側の小さな白いギアとかみ合います。

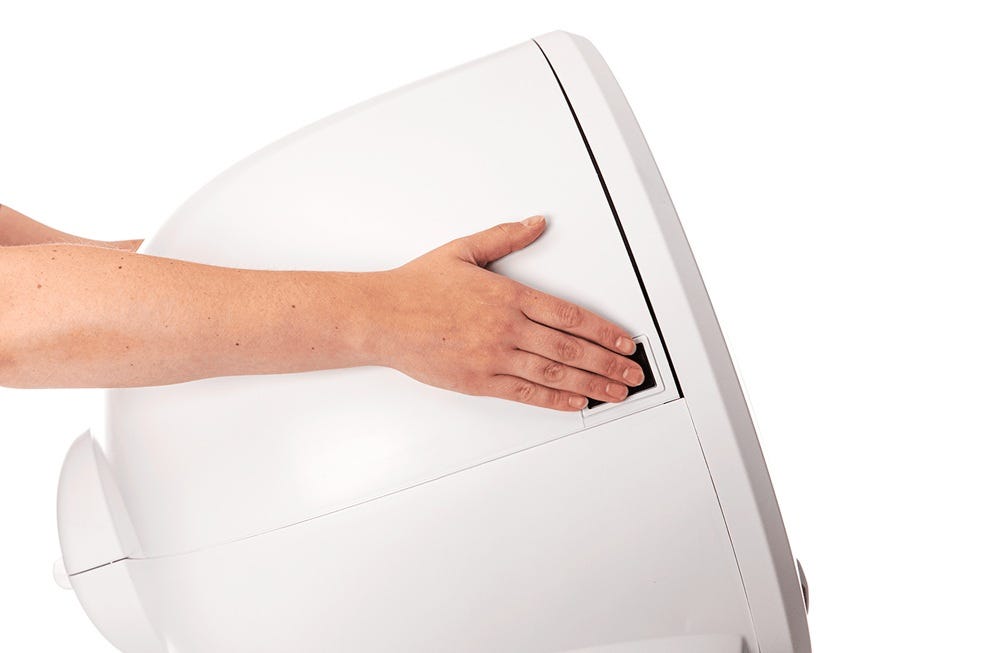

ボンネットを閉じます。グローブの上に回し下ろし、上から押してラッチがかかったことを確認します。

※ボンネットを完全に取り外した場合は、閉じる前に、ベゼル後ろのフレームにあるキャッチクリップへボンネット中央のツメをはめ込んでください。

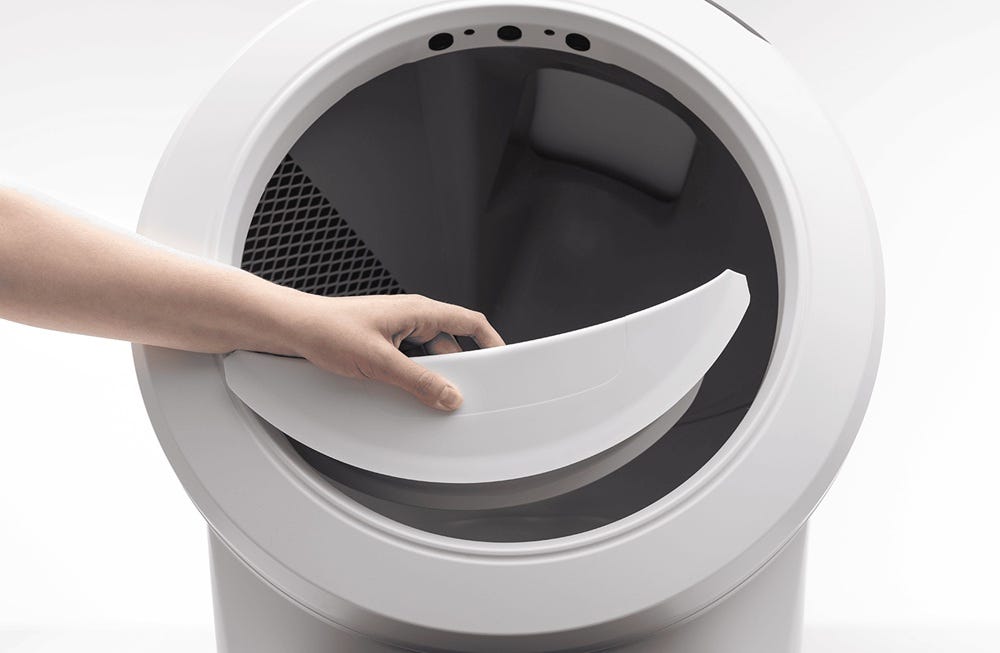

必要に応じて、グローブ入口のベゼルにフェンスをはめ込んで戻します。
